Tutorial: Heltec V3 für Meshtastic flashen – Schritt für Schritt Anleitung

Das Heltec WiFi LoRa 32 V3 ist aufgrund seines verbauten Displays und des leistungsstarken ESP32-S3 Chips eines der beliebtesten Boards für Meshtastic. Doch bevor es ins Mesh-Netzwerk geht, muss die Firmware drauf.

Die gute Nachricht: Dank des Web Flashers brauchst du keine komplizierte Software mehr zu installieren. Hier zeige ich dir anhand von Screenshots genau, wie es funktioniert.

🛠 Was du brauchst

  • Heltec V3 Board
  • USB-C Datenkabel (Ganz wichtig: Reine Ladekabel funktionieren nicht!)
  • PC/Laptop mit Chrome oder Edge Browser

Schritt 1: Den Web Flasher starten

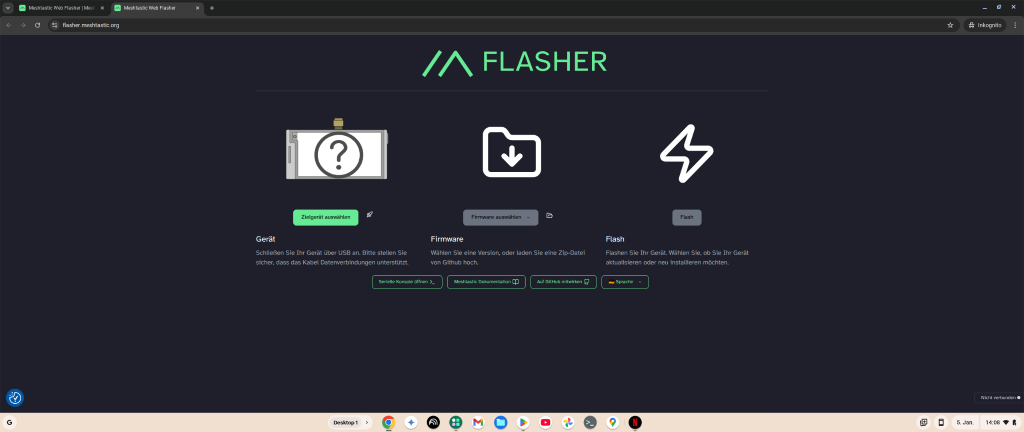

Verbinde dein Heltec V3 mit dem PC und öffne im Browser die Seite flasher.meshtastic.org.

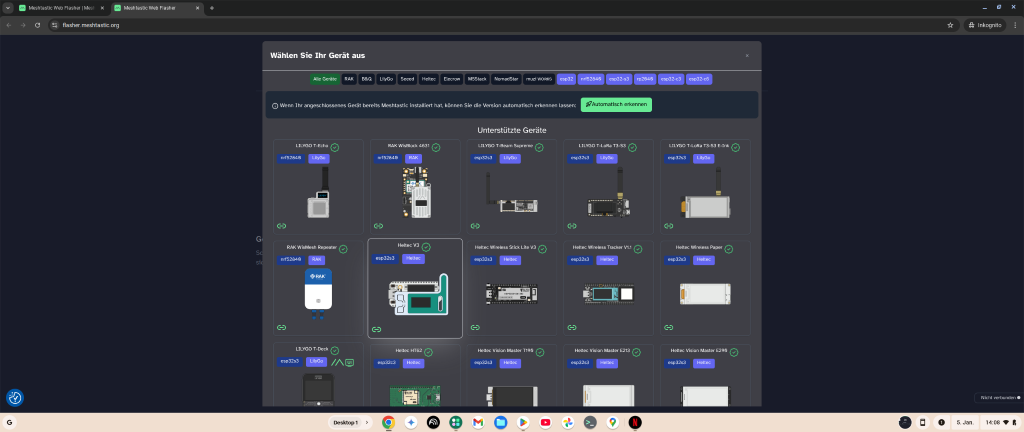

  1. Klicke links auf den grünen Button „Zielgerät auswählen“ und suche in der Liste nach Heltec V3.

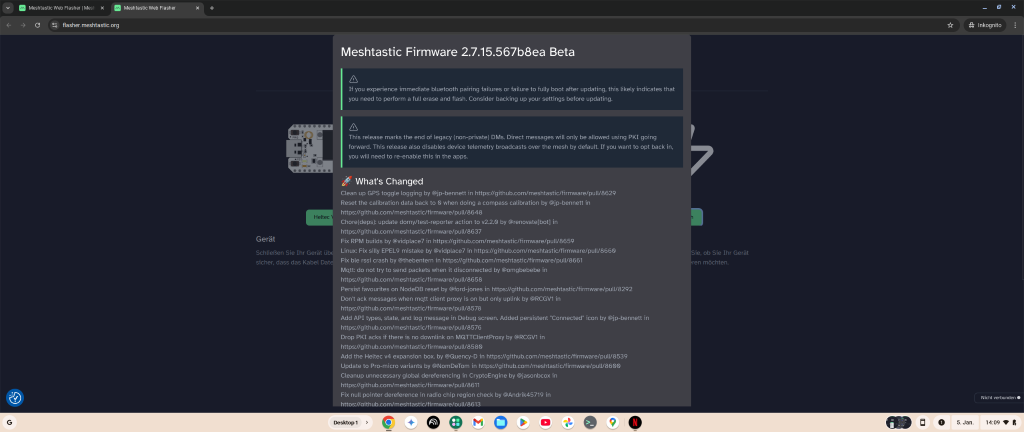

  2. Wähle in der Mitte bei „Firmware auswählen“ die neuste Version (Stable ist empfohlen).
  3. Sobald alles eingestellt ist, klicke rechts auf den großen Button mit dem Blitz-Symbol: „Flash“.

Schritt 2: Einstellungen und Verbindung

Nach dem Klick auf „Flash“ öffnet sich ein Dialogfenster mit dem Titel „Flash Heltec V3“. Hier musst du noch ein paar Details bestätigen:

  1. USB-Anschluss: Stelle sicher, dass dein Gerät erkannt wurde. Falls du einen ESP32-S3 (wie den Heltec V3) nutzt, gibt es hier auch einen hilfreichen Hinweis zur „BOOT / USR Taste“, falls der Chip nicht sofort reagiert.
  2. Baudrate: Im Dropdown-Menü wird meist 115200 vorgeschlagen. Das Tool weist darauf hin: „115200 ist langsamer, kann aber bei dünnen Kabeln zuverlässiger sein“. Lass das am besten so stehen.
  3. Firmware flashen: Hier siehst du einen Schalter für „Löschen und Installieren“. Wenn du das Board zum ersten Mal einrichtest oder Probleme hast, kannst du diesen aktivieren, um den Speicher komplett zu bereinigen.

Klicke zum Starten ganz unten auf den großen grünen Button „Aktualisierung“.

Schritt 3: Der Flash-Vorgang

Jetzt heißt es kurz warten. Der Flasher überträgt nun die Firmware auf den ESP32-Chip.

Im unteren Bereich des Fensters öffnet sich eine Konsole (schwarzes Feld mit weißer Schrift).

  • Du siehst technische Details wie Features: Wi-Fi, BLE oder Crystal is 40MHz.
  • Sobald Zeilen wie Writing at 0x10000... auftauchen, werden die Daten geschrieben.
  • Der Fortschrittsbalken über der Konsole zeigt dir den Status an (z.B. „Flashen App 1% fertig“).

Wichtig: Lass das USB-Kabel während dieses Vorgangs unbedingt stecken!

Schritt 4: Abschluss und Neustart

Geduld zahlt sich aus. Sobald der Balken voll ist und grün leuchtet, erscheint die Meldung: „Flashen App 100% fertig“.

Auch im Log ganz unten siehst du die Bestätigung:

  • Wrote ... bytes (Geschriebene Bytes)
  • Leaving... (Vorgang beendet).

Der Button unten ändert sich nun zu „Von vorne beginnen“, was bedeutet, dass der Prozess abgeschlossen ist. Dein Heltec V3 sollte nun automatisch neustarten und auf dem kleinen OLED-Display das Meshtastic-Logo zeigen.

⚠️ Hilfe, es geht nicht! (Troubleshooting)

Falls der Flash-Vorgang abbricht oder das Gerät in Schritt 2 nicht gefunden wird:

  1. Anderes Kabel: Probiere ein anderes USB-Kabel (oft liegt es daran).
  2. 1200bps Reset: Im Dialogfenster aus Schritt 2 gibt es einen kleinen Button „1200bps Reset“. Dieser kann helfen, das Board in den Boot-Modus zu zwingen.
  3. Manueller Boot-Modus:
    • Halte den BOOT-Knopf auf dem Heltec gedrückt.
    • Drücke kurz RESET.
    • Lasse BOOT wieder los.

Wie geht es weiter?

Jetzt ist dein Node bereit! Lade dir die Meshtastic App (iOS/Android) herunter, kopple das Gerät via Bluetooth und stelle sicher, dass du die Region auf EU_868 (für Europa) einstellst.

Viel Spaß beim Meshen! 📡
